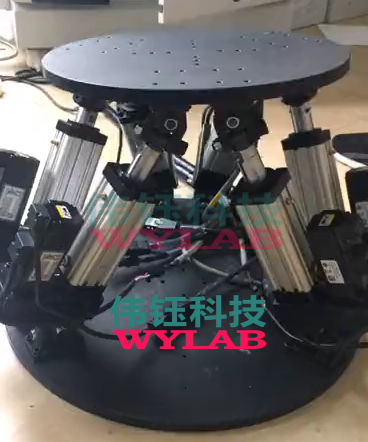

OIS六軸抖動平臺

用途：

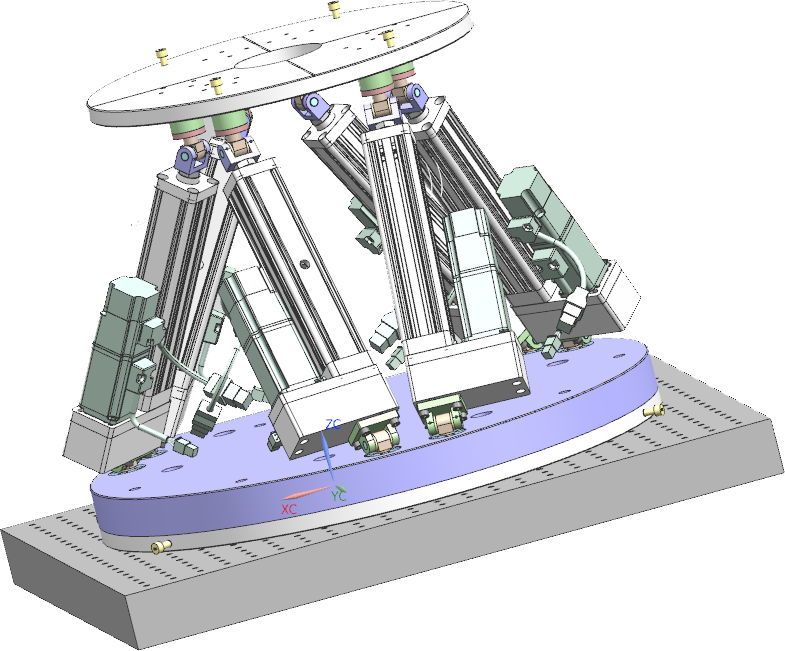

WY-LZ6D六軸抖動平臺外形示意圖

2.2. 整備安裝

1) 六軸抖動平臺的硬件設備（結構及控制）采用分體型式。
2) 六軸抖動平臺通過底部配套的自鎖滾輪進行短距離移動，自鎖滾輪選用承重高、耐磨、耐紫外線材質。

2.3. 設備接口及連接電纜要求

1) 設備接口：六軸抖動平臺的供電與控制接口采用航插。
2) 供電電纜1根，六軸抖動平臺設備供電，連接設備至室內的市電接口。
3) 控制電纜1根，用于六軸抖動平臺設備的遠程控制，連接設備至室內的上位機，采用網口形式。
4) 提供配套供電及控制線纜，電纜材質耐磨、耐紫外線，長度為5 米。

2.4. 供電

1) 裝機總功率：≤0.6KW。
2) 采用市電供電，電壓：～220±10% V，頻率：50±5%Hz。
3) 向六自由度平臺輸入的供電電壓波動±20%或突然斷電時，平臺能不受損壞，恢復供電重新啟動后保證可正常工作。

2.5. 環境條件

1) 工作溫度： -10~50oC
2) 儲存溫度： -40~55oC
3) 相對濕度： 95%±3%（40oC）
4) 使用環境：室外

2.6. 設備噪聲

六軸抖動平臺電動缸以300mm/s 速度運動時，距平臺1m 處的噪聲強度低于60dB。

2.7. 可靠性和可維修性

1) 平臺系統一次連續工作時間不低于24 小時。
2) 全行程往復工作壽命不小于1×107次。
3) 使用壽命不小于22000 小時。
4) 平均無故障時間MTBF≥1000 小時。
5) 平均維修時間MTBF<4 小時。
6) 保修期內，產品運行平穩，運行過程中不得出現抖動現象。

2.8. 電磁兼容性

平臺自身產生的電磁干擾抑制到允許的程度，保證平臺在運行過程中對被測試設備不造成電磁干擾。

2.9. 安全性要求

1) 平臺系統所有機械組件的設計載荷大于額定載荷的3 倍。
2) 標明安全性設計執行的相關標準。
3) 在電動缸極限位置設置有限位開關，防止電動缸出現超行程的現象。
4) 在軟件界面中，操作員可填寫的運動參數數值進行限制，防止設置的數據超出行程極限或設備性能要求。
5) 明確具體操作中的安全事項。

3. 防銹措施

1) 平臺核心部件采用防銹鋁或鍍鋅優質碳鋼加工而成，平臺主體裝配完后，整體涂裝，做防銹處理。
2) 需拆卸或無法涂裝的外部零件應選擇不銹鋼等防銹材質。

4.. 斷電保護

1) 突然斷電，平臺及被測試設備不受損害。
2) 重新上電后，平臺應執行復位動作。

5. 控制要求

1) 平臺控制的人機界面直觀、易操作。
2) 軟件界面中，甲方可設置六自由度的運動幅值、往復運動周期或頻率，即可得到一組六自由度復合運動模式并循環運行。
