準直儀

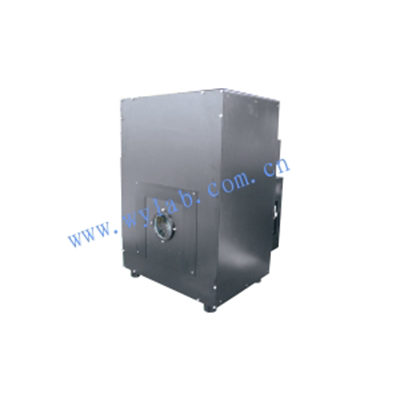

VCC-2000 準直儀

チャート切替付コリメーター

Chart change type collimator

產品描述

用途：

適用于單反、相機、攝像機、安防攝像頭等的測試

一、準直儀的定義：

準直儀英文名稱：collimator

準直儀是通過它取得來自無限遠的光束，此光束謂之平行光。是裝校調整光學儀器的重要工具，也是光

學量度儀器中的重要組成部分，配用不同的分劃板，連同測微目鏡頭，或顯微鏡系統，則可以測定透鏡組

的焦距，鑒別率，及其他成像質量。將附配的調整式平面反光鏡固定于被檢運動直的工件上，用附配于光

管的高斯自準目鏡頭，通過光管上的高斯目鏡觀察，可以進行運動工件的直線性檢驗。

二、準直儀的主要用途：

主要是用來產生平行光束的光學儀器，是裝校調整光學儀器的重要工具，也是光學量度儀器中的重要組成

部分，配用不同的分劃板，連同測微目鏡頭，或顯微鏡系統，則可以測定透鏡組的焦距，鑒別率，及其他

成像質量。

三、工作原理：

將附配的調整式平面反光鏡固定于被檢運動直的工件上，用附配于光管的高斯自準目鏡頭，通過光管上的

高斯目鏡觀察，可以進行運動工件的直線性檢驗。光源發出的光經聚光鏡會聚與分光板反射后均勻照亮分

劃板。當分劃板位于物鏡的焦面上時，分劃板的像在物鏡像空間的無窮遠處，即由平行光管發出的光是平

行光束。

【チャート切替部（Chart Changer Unit）】チャート位置（Chart position）	CH1： 100mm CH2： 400mm CH3：1,500mm
チャート寸法（Chart size）	230×300mm
チャート駆動（Chart drive）	Air cylinder
使用レンズ（Lens）	Φ104mm　ｆ＝500ｍｍ
電源（Power supply）	AC100V（50/60Hz）?30VA
外形寸法（External dimensions）	553（Ｗ）×813（H）×495（D）mm?77kg
【バックライト部（Backlight Unit）】輝度（Luminancet）	1,500?3,000cd/㎡
輝度面（Luminance face size）	240x320mm
光源（Light source）	Fluorescent lamp x4pcs（Arrowin）
電源（Power supply）	AC100V（50/60Hz）?140VA
外形寸法（Dimensions）	500（Ｗ）×350（H）×130（D）mm?10kg
