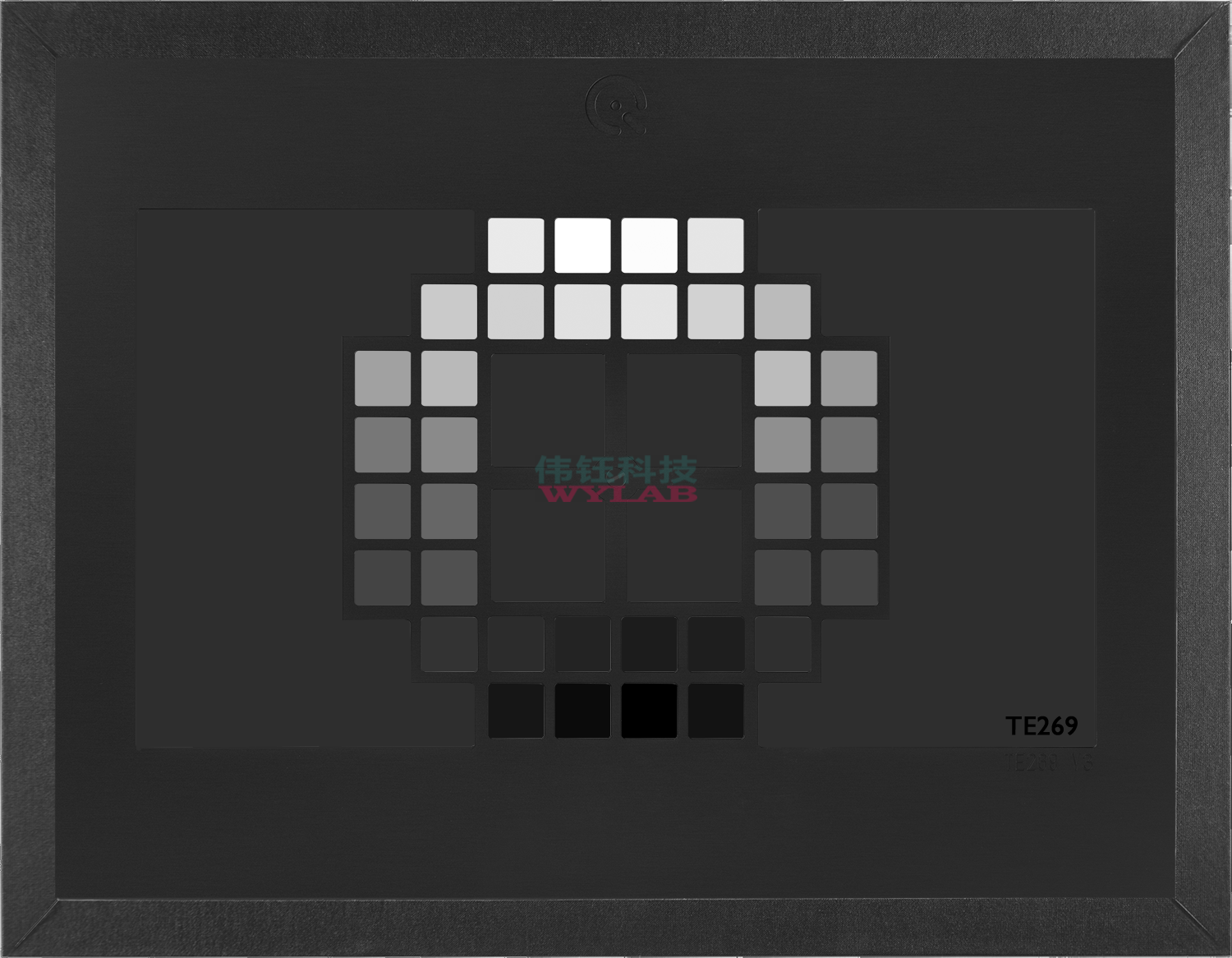

OECF 36 圖表
（遵循 ISO 14524/15739 和 IEC 62676-5）
TE269 版本 3 (V3) 使用與版本 2 相同的數據測量，但硬件設計與 V2 略有不同，以提高穩定性。TE269 的原始版本使用圍繞圖表膠片構建的兩塊玻璃板。有時，我們會遇到一些雜散光和玻璃反射的問題。版本 3 用金屬框架代替了玻璃，這大大減少了雜散光和反射的機會。
使用高動態范圍相機時，通常使用具有 ISO 14524 補丁密度的 OECF 圖表。但是，這些圖表中的許多圖表在高密度補丁之間有很大的差距，因?yàn)樗鼈兪鞘褂昧⒎礁接?jì)算的。
我們的 36 補丁 OECF TE269B V3 圖表提供了解決此問題的方法。雖然這些圖表仍然緊跟 IS0 14524，但它還實施了額外的步驟來解決更高的密度級別。使用這些圖表可獲得高達 1.000.000:1 / 120 dB 的高動態范圍。此外，他們還受益于穩定的生產過程和強烈的中立性。
透明測試卡最好使用均勻照明設備（如大功率LG3燈箱）進行照明。
iQ-Analyzer-X軟件可用于獲得更準確的 OECF、動態范圍、SNR、噪聲、時間噪聲和視覺噪聲結果。
技術信息
這些透明測試圖有 D280 尺寸可供選擇測試圖案的縱橫比為 16:9，帶有 4:3 和 3:2 格式的集成標記36 個補丁，密度從 0.03 到 6 以上（對于 1.000.000:1 / 120 dB 和更高）TE269 V3標準版采用加網形成灰度可用的三種變體是：
TE269A V3
符合 ISO 14524 的灰色補丁。
TE269B V3

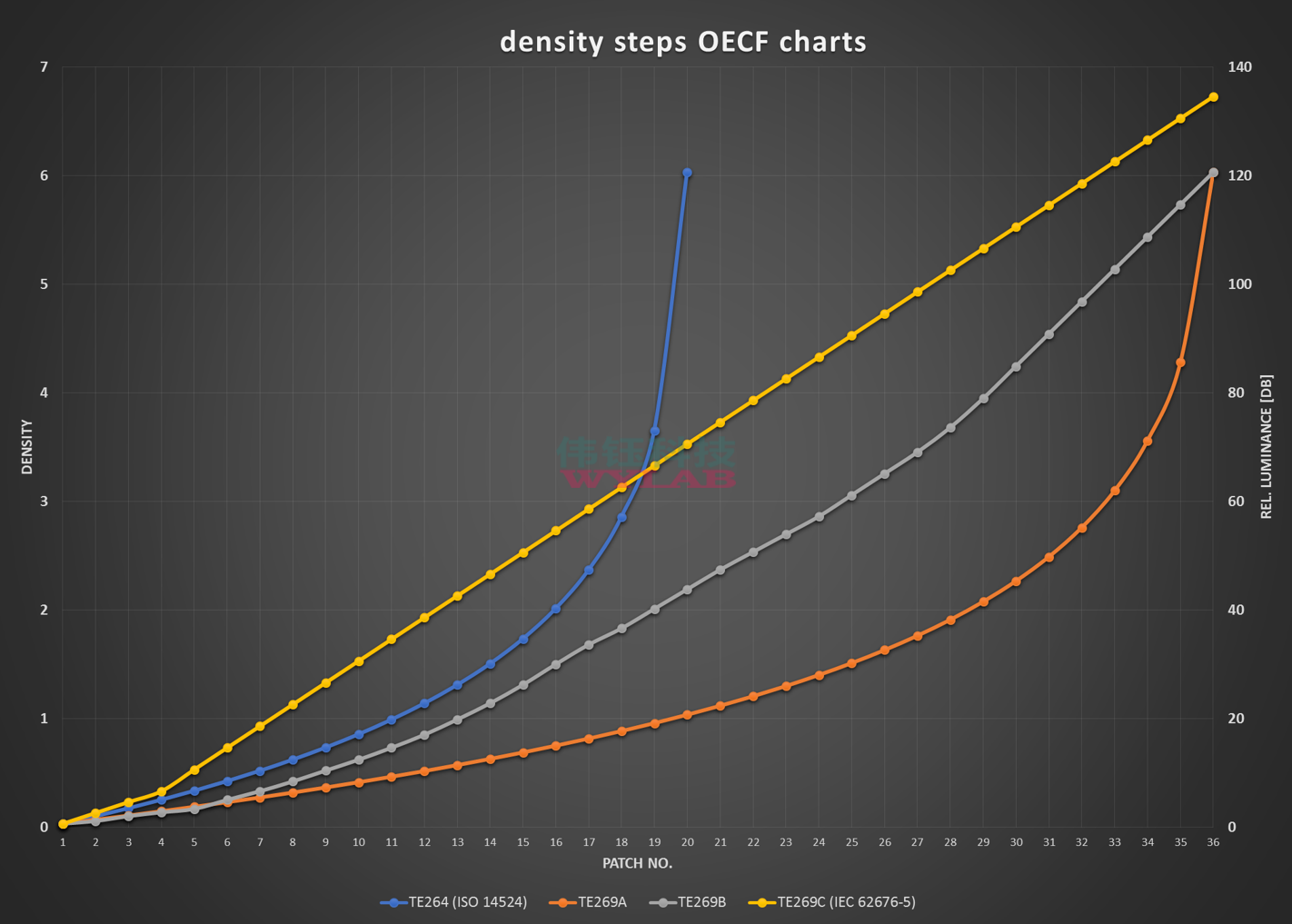

更好地區分暗斑。這些步驟基于 TE264（20 個補丁圖表）的支持點，并在其間擴展了步驟。
TE269C V3*
此版本已適應標準IEC 62676-5：用于安全應用的視頻監控系統 - 第 5 部分：攝像機設備的數據規范和圖像質量性能的要求。
*對于 TE269C V3，我們建議使用強照明透射式燈箱設備；
∷
