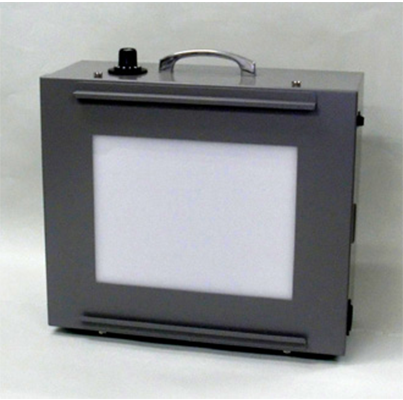

透射式光源

透射式燈箱

可以通過提供調光器音量來調節亮度。該燈使用5100 K，3100 K的燈。
*有關詳細信息，請參閱第2頁的【燈具規格和亮度表面特性】
交流電源采用90~230V的免費電源，無需變壓器即可使用。
通過將圖表導軌，擴散板和輔助反射器集成到框架中，您可以通過卸下框架輕松更換燈泡。

光源特殊熒光燈管10 W×4

電源AC 90 V至230 V（50/60 Hz）

照明方法高頻逆變器（41 kHz）

顯色性顯
色分?jǐn)?shù)為90或更高

工作溫度10至40°C

使用濕度80％或更少（無冷凝）

外形尺寸
（不包括突起）385（W）×329（H）×149（D）mm

外形尺寸
（包括突起）394（W）×371（H）×172（D）mm

適用的圖表尺寸320（W）×290（H）×5 t mm
DNP SD測試圖表尺寸

亮度表面尺寸250（寬）x 190（高）mm

測試圖有效尺寸240（
寬）×180（高）mm 寬高比4：3

功耗50瓦

重量5.5千克

※顯色指數是使用5100K燈時的數值。

SDCV-3500（5100 K）SDCV-3500（3100 K）

SDCV-3500（5100 K）
SDCV-3500（3100 K）

模型	燈	中央色溫	中心亮度（注1）	照度不均勻
（標準項目）
SDCV-3500（5100 K）	FL 10 D - EDL - 56 K.	5,100 K±300	1,900至3,400 cd / m 2	5％以內
SDCV-3500（3100 K）	FL 10 WW-DL-B	3,100 K±300	2,000至3,500 cd / m 2	5％以內

模型	燈	中央色溫	中心亮度（注1）	照度不均勻
（低亮度項目）
SDCV-3500 L（5100 K）	FL 10 D - EDL - 56 K.	5,100 K±300	950 - 1,750 cd / m 2	5％以內
SDCV-3500 L（3100 K）	FL 10 WW-DL-B	3,100 K±300	1,050至1,950 cd / m 2	5％以內
