后焦點測試圖（帶角星的36個周期）

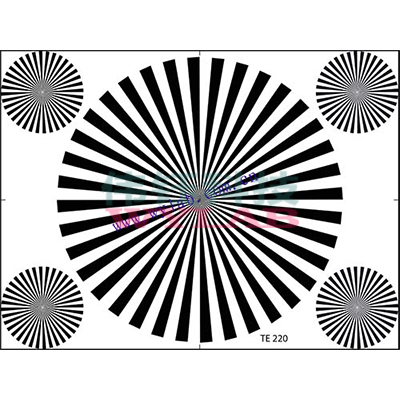

TE220設計用于調整相機鏡頭和檢查后焦距。它由一顆位于中心的大型西門子星組成，四顆較小的星星位于測試圖的角落。

屬性

借助低傳輸濾波器和低電平照明，確保相機不會在光圈處于打開位置時過調制。

a）光學對焦：以最大焦距調整變焦鏡頭的對焦。

b）后焦距（透鏡）：通過用調節螺絲機械調節透鏡，并通過a）優化，以最短焦距調整焦距。

c）后焦距（攝像管）：如果焦距在最大和最短焦距之間從通道到通道變化，則必須在光軸上機械地調整各個攝像管。
1.選擇白色通道。將光學焦點設置在最大焦距。使用最短的焦距和發散聚焦調整W-通道中的攝像管，直到實現最佳聚焦。如果需要通過與光學聚焦調節交替來優化。

2.不改變光學焦點調節和最短焦距調整紅色和藍色攝像管，直到實現最佳聚焦。通過后焦距調整，在所有焦距（放大）和與物體的恒定距離處保持圖像對焦（對焦調整）。
