Relay Lens主要用途：


?減小模組的測試空間。

?模擬物距，可至無限遠。

遠景模擬鏡：
長焦鏡頭遠距離模擬用

廣角鏡頭20米以內距離模擬用

Relay Lens的缺點：


?測試結果與實際值會有相應偏差，MTF 偏差一般有5%，畸變一般有3%（針對手機模組）。

?需針對被測鏡頭做專門的設計，以便提升測試結果的相關性。

注：實驗室內精確測試時，不建議使用Relay Lens。

D_STOP： Relay Lens的后焦

?  一般Relay lens的命名方式為 RL+D_STOP + 覆蓋最大視場，

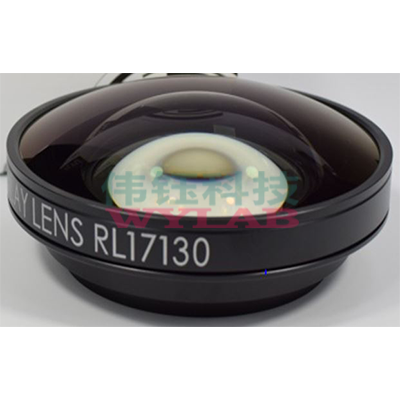

  如：YXRL17130，則該Relay Lens的D_STOP 為17mm，覆蓋被測鏡頭最大視場為130。

?正常使用時 D_STOP的偏差不應大于±2mm，因外形干涉等原因無法滿足D_STOP規(guī)格，則這款Relay lens不適用于該被測鏡頭。強行使用會明顯的像差或像面彎曲。

?薄鏡頭或廣角鏡，其夾角深度非常小，D_STOP可以從鏡頭的上表面起算。

注：長焦鏡頭使用時，夾角深度一般較大，廣角鏡頭用的Relay lens 不適用于長焦鏡頭

Focal_ Length： Relay Lens的焦距


? 為減小Relay lens的影響，Relay Lens的焦距一般建議在被測鏡頭焦距的10倍以上。被測長焦鏡頭可以放寬至5倍，超長焦可放寬至2倍。

?  Relay lens的焦距越短，模擬相同物距所需的空間越小，所需的測試卡也越小。

?  測試卡放置在Relay lens 的焦點位置，即模擬無限遠。

?  測試卡需一直擺放在焦點距離內，否則會成實像，被測相機無法合焦。

Relay Lens選用及定制需注意參數(shù)


1.被測鏡頭的邊緣光線夾角深度。

2.被測鏡頭鏡頭FOV視場角大小。

3.被測鏡頭的光圈Fno。

4.被測模組芯片像素數(shù)及pixel pitch size。

5.測試卡與鏡頭之間的空間距離要求（自動化設備行程或空間較小等因素）。

6.模擬的物距 ，如對焦距離已設定在2米遠等。

7.外形特征是否有特殊要求。
